淺談噴射器
噴射器又名射流真空泵、射流真空噴射器、噴射泵、水噴射器、真空噴射器。它是利用流體來傳遞能量和質量的真空獲得裝置，采用有一定壓力的水流通過對稱均布成一定側斜度的噴咀噴出，聚合在一個焦點上。由于噴射水流速特別高，將壓力能轉變?yōu)樗俣饶埽刮鼩鈪^(qū)壓力降低產生真空。數條高速水流將被抽吸的氣體攫走，經過文氏管收縮段與喉徑充分混合壓縮，進行分子擴散能量交換，速度均衡。在經擴張段速度降低壓力增高，大于大氣壓力從出口噴入蓄水罐（池）中，不凝性氣體析出。水經離心泵循環使用，完成吸氣工藝，這樣一種裝置叫做噴射器。
一、噴射器的原理： 在這種裝置里，不同壓力的兩股流體相互混合，并發生能量交換，以形成一股居中壓力的混合流體?；旌狭黧w分為氣(蒸汽)相，液相，或者是氣體(蒸汽)、液體和固體的混合物。進入裝置以前，壓力較高的那種介質叫做工作介質。工作介質流叫做工作流體。工作流體以很高的速度從噴嘴出來，進入噴射器的接受室，并把在噴射器前的壓力較低的介質帶走。被帶走的流體叫做引射流體。通常在噴射器里，最初是發生工作流體的勢能或熱能轉變?yōu)閯幽堋９ぷ髁黧w的動能，一部分傳給引射流體。在沿噴射器流動的過程中，混合流體的速度漸漸均衡，于是混合流體的動能相反地轉變?yōu)閯菽芑驘崮?。工作介質流體和引射介質流體進到混合室中，進行速度的均衡，通常還伴隨壓力的升高。流體從混合室出來進入擴散器，壓力將繼續升高。在擴散器出口處，混合流體的壓力高于進入接受室時引射流體的壓力。提高引射流體的壓力而不直接消耗機械能，這是噴射器最主要的最根本的性能。由于具有這種性質，在很多技術部門中，采用噴射器比采用機械的增壓設備(壓縮機、泵、鼓風機和引風機等)，使有可能得到更為簡單更為可靠的技術解決辦法。除了本身結構特別簡單以外，噴射器與各種設備連接的系統也很簡單，制造也不復雜，在工程上得以廣泛的應用。其中在動力工程技術領域中，主要用于發電廣，廢氣馀熱供暖裝置，制冷，輸送固體散粒狀物體等。
二、用途：
主要應用于各行業真空吸氣工藝：如物料吸收輸送、冷凝、蒸餾蒸 發、濃縮、脫色除味、供氧除氧、干燥結晶過濾、化學吸收、尾（廢）氣體中和、真空抽水、真空造型等工藝。廣泛應用于輕工、化工、化學、制藥、真空冶煉、制糖、制鹽、味精、化纖、造紙、食品、塑料橡膠、陶瓷、大中型醫院及廠礦企業的真空站、真空制磚、建筑基坑降水、排水、石油、環保等行業。
我單位使用噴射器的地方有兩處，一處為汽機抽真空用途；一處為化學再生用途。
汽機使用的噴射器為水力噴射器，也叫射水抽氣器。
一、 原理
水力射噴器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。它是利用一定壓力的水流通對稱均布成一定傾斜度的噴咀噴出，聚合在一個焦點上。由于噴射水流速度很高，于是周圍形成負壓使器室內產生真空，另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部分的蒸汽冷凝成水，少量未被冷凝的蒸汽與不凝結的氣體亦由于與高速噴射的水流互相摩擦，混合與擠壓，通過擴壓管被排除，使器室內形成更高的真空。
二、用途
水力噴射器應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝，是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。但現在生產水力噴射器的制造廠較小，品種亦不齊全，為此，經過2013到2015年來不斷改進設計，采用多噴阻與汽環（導向盤）等結構，以及用多級泵進水，低位安裝，只需安裝高度4.5米，完善與提高了其工作性能，具有一定的先進性，是真空冷凝設備的一種革新，深受各地用戶單位的歡迎。
三、水力噴射器的結構

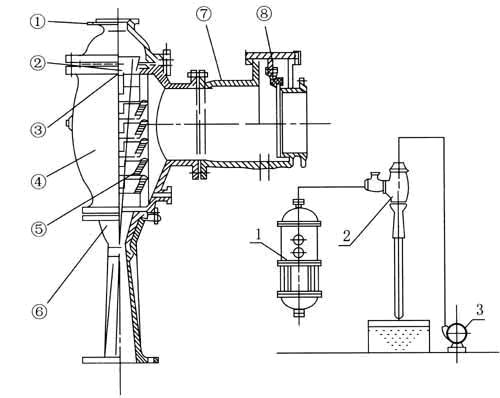

左圖：1、器蓋 2、噴咀座板 3、噴咀 4、器體
5、導向蓋盤 6、擴散管 7、止逆閥閥體 8、閥板
右圖：1、真空蒸發鍋 2、水力噴射器 3、水泵
水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成，噴咀采用多噴咀的結構形式，以便得到較大的水蒸氣接觸面積，有利于熱交換的進行，獲得較好的真空效果。噴咀座板加工精密，精度較高，以便噴射水流偏斜，降低抽射效能。整個裝置結構緊湊精密，強度亦較高，用于真空蒸發系統中，由于能把冷凝器的冷凝作用與真空泵的抽氣作用合并在一個設備中同時完成，大大地簡化了工藝流程，比之原來用真空泵與舊式冷凝器的裝置，可以節省去真空泵、冷凝器、分水器等設備。
四、水力噴射器的優點
（1）水力噴射器體積小、重量輕、結構緊湊。而效能又比較高，耗電量低于真空泵系統，投資省。
（2）水力噴射器操作簡單維修方便，不用專職人員管理，由于無機械傳動部分，所以噪聲低，不需消耗潤滑油。
（3）水力噴射器可以室外底位安裝，占地面積少，可以節省廠房建筑面積與安裝費用。
化學使用的噴射器是酸堿噴射器。建廠使用的型號為WGP-2518。后改為WGP-1009和WFR-65型號。
一、用途
WGP系列噴射器是鍋爐水處理系統中用于輸送和稀釋再生藥液的設備。當陰、陽離子交換器制水階段結束后，交換器內離子交換樹脂已處于失效狀態，必須對離子交換樹脂進行再生，從而恢復離子交換樹脂的交換性能，通常用低濃度的酸、堿溶液來再生陰、陽離子交換樹脂。
在目前，配制和輸送再生溶液大都仍使用WGP型酸堿噴射器。它具有結構緊湊，操作簡便，運行安全可靠，價格合理等優點。噴射器是化學水處理系統中的典型設備。
二、原理

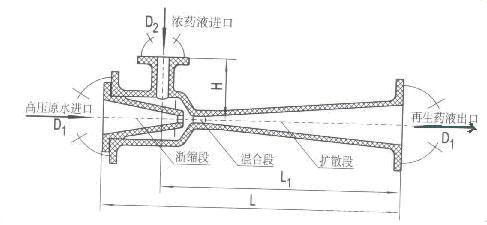

當高壓原水通過管道閥門進入噴射器的漸縮段，將靜壓頭轉換成動能，在噴嘴處成為高速射流，使混合室形成微真空狀態，將高濃度的再生藥液吸入混合室，并使再生藥液的壓力和速度發生變化；在混合段內，水和藥液得到充分地混合，然后注經擴散段，使再生液減低流速，靜壓頭升高，再通過出口管道及閥門將稀再生液送到交換器本體中。酸堿噴射器一般用于化學水處理系統設備中，配置和輸送再生溶液都要用到酸堿噴射器。
三、主要技術規范
酸堿噴射器 | WFR-65 | WFR-65 | 進水壓力 | ≥0.35MPa | ≥0.35MPa | 出水壓力 | ≥0.15MPa | ≥0.15MPa | 進口溫度 | 20-30℃ | 20-30℃ | 出口流量 | 15-24t/h | 15-24t/h | 人口藥液濃度 | HCL30% | NaOH30% | 出口藥液濃度 | 2-53% | 1-3% | 材質 | 鋼襯塑 | 鋼襯塑 |
四、我單位酸堿噴射器使用進化過程：

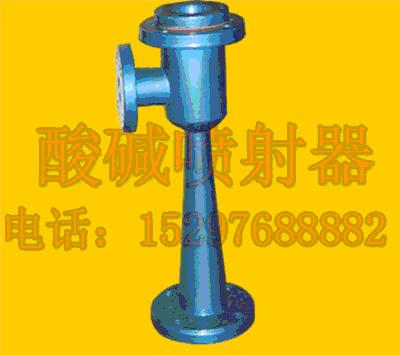

2003年我單位建廠使用的第一代酸堿噴射器是FEP材質，外型如圖。
它是一種纖維增強復合材料，是由纖維材料與基體材料按一定的比例混合后形成的新型材料。由于所使用的樹脂品種不同，因此有聚酯玻璃鋼、環氧玻璃鋼、酚醛玻璃鋼之稱。質輕而硬，不導電，機械強度高，回收利用少，耐腐蝕。缺點是時間久了，容易裂縫，老化，吼管處在外力的作用下易斷裂。
2008年化水酸堿噴射器開始損壞，從那時開始使用第二代酸堿噴射器，材質為ABS，外型如圖。
ABS是由丙烯腈，丁二烯和苯乙烯組成的三元共聚物，英文名為acrylonitrile–butadiene–styrene copolymer ,簡稱ABS 。它是五大合成樹脂之一，其抗沖擊性、耐熱性、耐低溫性、耐化學藥品性及電氣性能優良，還具有易加工、制品尺寸穩定、表面光澤性好等特點，容易涂裝、著色，還可以進行表面噴鍍金屬、電鍍、焊接、熱壓和粘接等二次加工，廣泛應用于機械、汽車、電子電器、儀器儀表、紡織和建筑等工業領域，是一種用途極廣的熱塑性工程塑料。其在使用過程中效果一直很好。解決了第一代酸堿噴射器材料老化的問題，通過結構上的變化解決了吼管易斷問題。但是在連接管道牽引里的作用下，連接法蘭為絲牙方式連接，容易脫落，造成漏水，再生效果不好，且絲牙被拉平后無法維修。

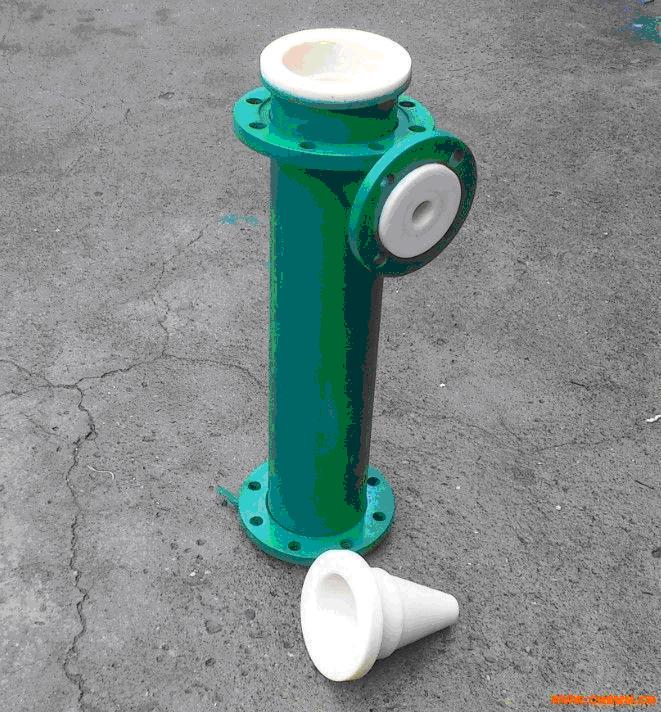

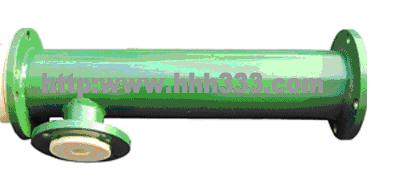

2015年為解決第二代酸堿噴射器的缺點，化水開始使用第三代酸堿噴射器-鋼管襯塑噴射器。如圖。
其殼體采用無縫鋼管，內襯PO（聚烯烴）、PP（聚丙烯）、PE（聚乙烯）等材料。采用熱滾塑工藝，一次成型，防腐性能強，不結垢，耐高溫，可耐酸、堿、鹽等腐蝕性介質的腐蝕，耐負壓、抗老化，不易斷裂等優點。它解決了第一代酸堿噴射器老化易裂的缺點，解決了第二代酸堿噴射器牙口連接不牢固的缺點，是目前理想的酸堿噴射器。
五、使用和注意事項
（1）使用開啟連接噴射器前后管道上的閥門，使高壓原水進入噴射器，開啟藥液進口閥門，并調節其流量，就能使噴射器出口溶液濃度達到所需的濃度。
（2）安裝后必須進行水壓實驗，保證安裝質量。水壓實驗為高壓原水的工作壓力，且不大于0.588MPa.
（3）噴射器在使用時不需要特別的維護，但應當避免日光直接長期照射、雨淋和銳物撞擊和損傷。
（4）外部連接管道內徑均不小于噴射器相應連接管道的公稱直徑。（建湖公司 孫云）
淺談襯膠隔膜閥
襯膠隔膜閥是一種特殊形式的截斷閥，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。其最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。電廠中多用于化學水處理。
一、特點
最, 突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
襯膠隔膜閥 外型
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
4、一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用，隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。
二、主要性能
漏率：≤1.3×10-5Pa。L/S
材料：WCB、304、316L
工作介質：氣，水，油
工作溫度：氟橡膠-30℃～+150℃
G41J襯膠隔膜閥連接尺寸：
三、襯膠隔膜閥工作原理
氣動襯膠隔膜閥：
以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。其特點為：結構緊湊、簡單、體積小，外形美觀；開關有導向，運動平穩；關閉力矩小，壽命長，≥30萬次；膜片壓緊可自動調整，受壓均勻，密封可靠；膜片裝入閥芯采用推入式，更換方便。
電動襯膠隔膜閥：
1、本閥由閥體、閥蓋、閥桿、閥瓣、隔膜、其它驅動零件等組成。
2、閥門的啟閉是由電動裝置的連接軸驅動閥桿螺母，使閥桿作軸向運動時，帶動閥瓣升降而達到的。
3、當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，首先應將“手—電動切換手柄”轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閃門啟閉。當順時針方向旋轉時，閥門即可關閉；反之則開啟。
4、當需恢復電動操作時，必須將“切換手柄”轉換至刻有電動標記的位置上，方可進行電動操作。
四、襯膠隔膜閥注意事項
1、閥門應存放在干燥通風的室內，嚴禁堆迭放置。
2、庫存閥門的通路兩端必須封口，以防異物進入內腔而損傷密封部件。且應避免與油類或其它易燃物品接觸。
3、本閥的金屬加工表面應清除污垢，并涂以防銹劑。
4、襯膠層或橡膠隔膜表面切勿涂刷油脂類物品，以免產生橡膠溶脹而影響閥門使用壽命。
5、在存放期間或停用期間，應逆時針旋轉手輪，使閥門處于微啟狀態，避免使隔膜因長期受壓而失去彈性。
6、運輸過程中或安裝時，吊索不得系結在手輪或閥桿上。并嚴禁與其它金屬或硬質物撞擊，以防損傷零件和襯層。字串6
7、安裝前，應仔細核對管路的運行條件及介質是否與本閥規定的適用范圍相符，避免選型不當而造成不必要的損失，乃致發生意外事故。
8、本閥除不宜應用于真空管路外，可在管路的任意位置安裝作雙向流動，但應確保操作和維修的方便。
9、安裝時，應將閥體內腔清洗干凈，避免污垢卡阻或損傷密封部件，并檢查各部位連接螺栓是否均勻緊固。
10、運行中必須經常檢查與介質接觸的部件，并按實際使用情況，定期更換易損部件。
11、當需要換隔膜時，應注意切勿將隔膜擰得過緊或過松。
12、本閥如應用于間斷性運行管路上，則在停止使用期間，應清洗與介質接觸部位，以延長使用壽命。
13、在手動操作縱閥門時，不得借助于輔助杠桿使閥門啟閉，以免扭矩過大而損傷驅動零件或密封部位。
14、經檢修后的閥門，在應用前，需按有關測試規定進行密封性試驗，合格后方能安裝。并作好維修記不以備查考。
五、襯膠隔膜閥優點
1.襯膠隔膜閥與其它閥門的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而避免了通常閥門的“跑、冒、滴、漏”等弊端。
2.由于隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3.閥體內腔表面視復有廳供選擇的多種橡膠。所以擁有優的耐腐蝕的特點。
4.密閉件為富有彈性的橡膠隔膜。所以還擁有較好的密閉性和關閉力。
5.襯膠隔膜閥是由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成的一種閥體。
6可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。（建湖公司 張建）
|
