變頻技術在凝結水泵上的運用與節能分析
隨著環保、節能、可持續發展的要求越來越高，如何給人類提供方便舒適的環境下盡量的節約能源，成了熱點話題。泵和風機是電廠的主要耗能設備，近幾年建湖公司先后對輸渣皮帶、除鹽水泵、引風機等進行了變頻改造，變頻技術在我公司逐步得到了應用，也取得了明顯的節能效果。本文分析了凝結水系統存在的能源浪費問題、運行特性和變頻節能原理，通過節能效果分析,表明該項技術可以取得可觀的經濟效益,而且在電力工業中具有很好的推廣價值。
一 現狀分析
目前森達建湖熱電公司為2×15MW抽凝式汽輪機組。機組凝結水泵系統存在能耗高、效率低的問題,長期處于中低負荷運行，而凝結水泵在設計選型時留有足夠的設計富裕量，依靠節流調節泵出口流量，工頻定速運行耗電量大，在機組低負荷運行時效率很低，長期偏離經濟運行工況，造成電動機電能浪費，而且頻繁對閥門進行調節，也造成了閥門的可靠性下降，影響機組的穩定運行。為了降低發電成本，有效降低廠用電率，針對機組情況，采用變頻調速裝置使凝結水泵在變頻工況下始終處于優參數運行，即除氧器上水門和水泵出口閥門保持全開，通過變頻調速裝置的輸出頻率改變電機的轉速來滿足負荷工況變化的需求，大大提高運行效率，達到節能的目的，獲得良好的經濟效益。
二 設備情況
#1和#2機組共配備4臺380/30kw凝結水泵,每臺凝泵實現一拖一控制。
1.電機參數:
電機額定功率30kw，額定電壓380V，額定電流59.5A，額定轉速2950r/min，效率93.1%，
功率因數0.89。
2.水泵參數:
水泵揚程80m，流量57m3/h，轉速2080r/min，效率78%,設計算留有裕量，一臺運行，一臺聯鎖備用。
3.流量調節閥開度：0-99.99%可調
4.開機情況 ：年平均8000小時左右。
三 變頻系統功能與特點：
1．變頻調節系統的采用頻率可在20-50Hz之間變化，能適應各種負荷工況穩定調節的要求.
2．變頻控制改造后，去掉控制閥門節流的環節，降低節流損失。
3．采用開環變頻控制，穩定性好，精度高。
4．由于變頻器的軟啟動，減少啟動大電流對電機的沖擊，相對延長了電機的使用壽命，減少維修量。
5．選用變頻器,主要有以下優點：
(1)．減少生產停機時間。如果使用中變頻器出現故障，變頻器會發出故障信號，并切換為工頻繼續工作。在電廠中，設備工作的可靠性至關重要。選用變頻器加工頻備用,您就可獲得這種可靠性 。
（2）． 電壓范圍廣變頻器可在300V～450V之間電壓范圍內正常工作，這意味著它可抵受高電壓波動帶來的影響。還可以根據要求進行瞬時掉電再啟動。
（3）．提高了電機的功率因數，避免不必要的電能損耗。
（4）．自動化程度高，維護方便，操作簡單。
（5）．因變頻器是軟啟動方式，采用變頻器控制電機后，電機在起動時及運轉過程中均無沖擊電流，而沖擊電流是影響接觸器、電機使用壽命的最主要、最直接因素，因此可大大延長電機、接觸器及機械散件、軸承、閥門、管道的使用壽命。
四 變頻技術在凝結水泵上的應用
1．方式選擇：凝結水系統每臺泵都安裝變頻調試裝置具有“DCS自動恒水位控制”、“DCS/就地手動調頻” 、“工頻運行”三種運行方式。
1)DCS自動恒水位變頻運行:
液位變送器送出4-20mA水位信號至DCS，由DCS內置的PID閉環輸出4-20mA信號，調節凝泵電機的轉速進行恒水位控制。
2)DCS手動調節變頻運行:
由DCS手動給定4-20mA指令信號，調節變頻器的運行頻率來控制凝泵的水位。
3)工頻運行:
當變頻器由于某特殊原因退出運行時,可切至工頻運行,工頻動力回路由熱繼電器進行保護。
2．一拖一變頻控制柜實現功能
1)變頻器選用進口ABB型號ACS800，功率為37KW，控制方式為V/F曲線運行。
2)變頻器輸出側的交流接觸器與工頻運行下的交流接觸器實現電氣閉鎖和機械互鎖（C1與C2）雙保險.
3)此控制可通過“DCS/就地”切換開關，實現控制柜和DCS的兩地控制。
4)動力電源輸入側接ABB塑殼斷路器作為變頻器的后備保護；輸出側接隔離斷路器，以作電機檢修時的明顯斷點。
5)ABB變頻控制柜采用對流強排式散熱。
3.變頻器柜與控制室DCS的連接信號
1)集控室DCS至變頻柜連接信號
（1）變頻或工頻的“啟”、“?！毙盘枺o源空接點）
（2）“DCS自動閉環調節”或“DCS手動給定指令調節”的信號（4-20mA）。
2)變頻柜至集控室DCS連接信號
（1）“遠方/就地”切換開關狀態信號
（2）“變頻/工頻”切換開關狀態信號
（3）凝泵在變頻或工頻運行接點信號
（4）凝泵電機的轉速信號（4-20mA）
（5）變頻器保護動作后的報警信號
五 節能效果分析:
1. 負載特性分析

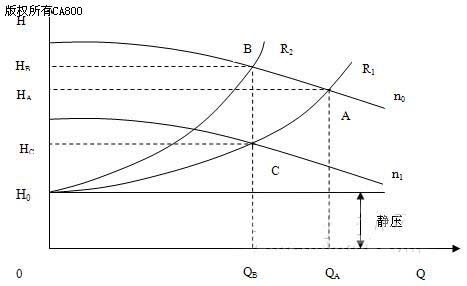

為適應用水量的變化，調節出水流量，通常采用兩種方法來完成流量的連續調節。一種是利用控制閥或節流閥進行節流，以改變出水流量;另一種是泵的調速控制，調節泵的轉速來改變出水流量。圖l為水泵調速時的全揚程特性（H—Q）曲線。
圖1 水泵調速時的H-Q曲線
在上圖中，曲線n0表示,管路中閥門開度不變時，水泵在額定轉速下的揚程—流量曲線。R1表示水泵轉速不變時，全揚程與流量之間的關系曲線，又稱管阻特性曲線。H0為供水量Q接近0時，所需的揚程等于實際揚程，其物理意義是：如果全揚程小于實際揚程，系統將不能供水。
由上圖可知，水泵的揚程特性曲線和管網的管阻特性曲線有交叉點，這個點就是水泵工作時既滿足揚程特性又滿足管阻特性，供水系統工作于平衡狀態，系統穩定運行。
在使用管道閥門控制時，當流量要求從QA減小到QB，就必須減小閥門開度。這時供水管道的阻力變大，管阻特性曲線從R1移到R2，揚程則從HA上升到HB，運行工況點從A點移到B點。
在使用水泵調速控制時，當流量要求從QA減小到QB，由于閥門開口度不變，管道的阻力曲線R不變，此時水泵的特性取決于其轉速。如果把速度從n0降到n1，運行工況點則從A點移到C點，揚程從HA下降到HC。
根據水泵特性曲線公式：  公式1
其中：P——為泵使用的工況點軸功率（KW）;
Q——為使用工況點的水壓或流量（m2/s）;
H——為使用工況點的揚程;
ρ——為輸出介質的密度（kg/m3） ;
η——為使用工況點的泵的效率（%）;
由公式1，可得出在使用閥門調節時，水泵運行在B點的軸功率，和用轉速調節時，水泵運行在C點的軸功率分別為：
兩個工況點的水泵軸功率之差為：（B、C兩工況點輸出介質流量Q相等）
 公式2
由公式2可以看到，要求相同的流量時，若是使用閥門調節來控制流量，則相對于水泵轉速調節，有ΔP的功率被損耗浪費了。并且隨著閥門的不斷關小，這個損耗還要增加。
根據水泵的相似原理可知：當水泵速度變化時，流量與轉速成正比，揚程與轉速的平方成正比，軸功率與轉速的立方成正比。從這一比例定律關系可見，同一臺泵在轉速變化時，泵的主要性能參數將按上述比例定律變化并且在變化過程中保持效率基本不變。由此可見，采用調節轉速的方法來調節流量，電動機所取用的電功率將大為減少。因而，這是一種能夠顯著節約能源的好方法。

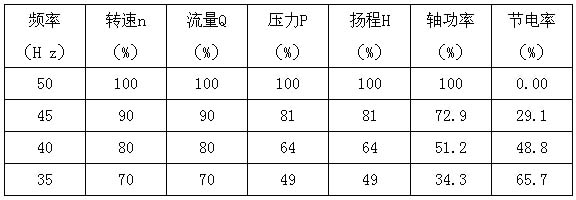

采用變頻調速方法，水泵的主要參數和軸功率變化如下表：
2.變頻調速原理
目前，我國使用的水泵絕大多數都使用三相異步電動機進行拖動。要調節水泵轉速直接調整電動機轉速即可。
由電機學原理可知，交流異步電動機的轉速有以下公式表示：
 公式3
其中，s——為電動機轉差率（對于電動機為常量）;
p——為電動機定子繞組極對數（對于電動機為常量）;
f——為電動機的供電頻率（Hz）
所以，只要調整供給異步電動機的電源頻率，就可以實現對電動機轉速變化的控制。
當前已經大量應用的變頻器就是一種融合了電力電子技術、微電子技術和自動控制技術等，可以將電源頻率予以直接地或間接地改變后再進行輸出的設備。由于變頻器內的軟件構成及制造原理，我們在使用時不需要過多的考慮頻率和電壓的關系，只要根據受控電動機的負載特性進行匹配選擇和軟件設定即可。
使用變頻器拖動控制水泵時，其轉速可在滿足供水系統需求的情況下調整，而且可以實現軟啟動、軟停車、無級調速，將電動機起動電流降低到額定電流 1.5倍左右，使電動機的電氣部分和軸承機械承受的沖擊大為減小，同時有效避免了管道內的水錘效應，避免了管道流量的突變，減少了爆管、滴漏的發生機率。更重要的是，能夠?qū)崿F(xiàn)與供電頻率成立方比例的軸功率大幅降低，極大地降低了電動機消耗的電能。變頻器內置PID控制功能與傳感器、變送器和PLC等組合可以輕松實現供水系統的自動化控制。
3. 節能分析
原系統工頻運行時fn=50 Hz，閥門開度在50%左右。改造后變頻運行閥門全開，根據流體力學水流穩定時，水泵的軸功率P與轉速的立方成正比，所以滿足機組用水的情況下，變頻器運行頻率可長期運行在f =40Hz以下，電動機的軸功率P為：P/PN=(f/fn)3 P=(f/fn)3?PN =(40/50)3?PN =0.512 PN 減去管路水流阻力損失，實際節能達40%以上。一臺機的凝結水泵運行時間為8000小時，電機功率為30KW，則節能： 0.4×30×8000=96000KWh電價按0.5元/度，則年節能48000元。從實際使用情況來看，凝泵電流由原來的45A降到了33A。節電效果非常明顯，而且也減少了維修的頻率和費用。(建湖公司 徐俊之)
|
