電廠化學除鹽技術
化學除鹽就是將RH樹脂和ROH樹脂（或混合）放入兩處（或一個）離子交換器內，用RH樹脂除掉水中的金屬離子，用ROH除掉水中的酸根，使水成為純水。
一，原理：化學除鹽原理主要有兩個交換反應，一個是除鹽反應，一個是再生反應。
1， 除鹽：當含鹽水流過RH樹脂層時，水中的金屬離子與RH樹脂中的H+發生交換反應。水中的Na+.Ca2+.Mg2+等離子擴散到樹脂的網孔內并留在其中，而網孔內的H+則擴散到水中，結果，水中除了少數殘余的金屬離子外，陽離子換成了H+。經過RH樹脂處理后的水，再經過ROH樹脂層時，水中的酸根離子與ROH發生交換反應。水中的Cl-.So42-.HSio3-等離子擴散到樹脂網孔內并留在其中，而網孔的OH-則擴散到水中。結果，水中除了少數酸根外，陰離子換成OH-，水中的H+與OH-相遇合成水。水經過RH陽樹脂和ROH陰樹脂處理后，水中的金屬陽離子被交換成H+，酸根離子被交換成OH-，相結合成水，原水中的鹽類被除去。
2， 再生：RH樹脂和ROH樹脂，經過交換后，分別轉變?yōu)镽Na.R2Ca.R3Mg和RCL.R2So4.RHSio3等新型樹脂。這些新型樹脂不能再起除鹽作用，這種現象叫做樹脂的失效。使失效的樹脂重新恢復成最初類型的樹脂的過程叫做再生。再生是離子交換反應的可逆性反應。RH陽樹脂去脂失效后采用一定濃度的酸溶液再生，ROH陰樹脂失效后采用一定濃度的堿溶液再生。在生產中，RH的再生液一般用4-5%的鹽酸或3-4%的氫氧化鈉溶液。
二，設備和運行
1， 復床：水處理使用的離子交換器有多種形式，其運行方式也各不相同，常見的有復床除鹽和混床除鹽。
⑴設備結構：離子交換器的主體是一個密閉的圓柱型殼體，體內有進水，排水和再生裝置。進水裝置多采用喇叭口型，以便使水分布均勻。排水裝置，多采用穹型多孔板加石英砂墊層的方式。進再生液裝置有輻射型，支管型。
⑵運行步驟：交換器的運行分為四個階段：交換除鹽，反洗，再生和正洗。①交換除鹽：在除鹽運行階段，被處理的水流經過陽離子交換器，再進入陰離子交換器，除鹽過后的水送入除鹽水箱。陽離子交換器內裝入一定量的RH樹脂，在陽離子交換器內裝入一定量的ROH樹脂，在陽離子交換器內，水中的酸根離子與ROH樹脂中的OH交換，酸根離子被交換在樹脂上，經過兩種交換處理后的水，送入除鹽水箱，交換器運行若干小時后，出水含鹽量增加，水的導電率大。當運行到出水導電率明顯大并達到一定值時，說明交換劑已經失效，不能生產出合格的水。②反洗：樹脂再生前需要反洗。這是因為交換是在較大的壓力下進行的，樹脂顆粒間壓得很緊，這樣在樹脂層內會產生一些破碎的樹脂。此外，在陽離子交換樹脂層表面幾厘米的厚度內還會積累一些水中懸浮物，這些破碎的樹脂是和懸浮物不利于交換劑的再生，所以，反洗的目的就是用清水松動交換劑層，清洗樹脂層內的懸浮物，破碎樹脂和氣泡等。反洗水經底部反洗進水門進入交換器內，由下而上的流過樹脂層，再進入排水門排入地溝。反洗時，要求樹脂膨脹30-40%，使樹脂得到充分清洗。反洗一直進行到出水澄清為止。③再生：再生是一項重要的操作過程，再生開始前，打開空氣門和排水門，放掉交換器內一部分水。使水位降到樹脂層上10-20厘米處，關閉排水門。然后將一定濃度的再生液送進交換器內，由再生裝置將再生液均勻分布整個樹脂層上，并將交換器內的空氣經空氣管排出。當交換器內的空氣排完再生液充滿筒體后，關閉空氣門，打開排水門，此時，再生液流過樹脂層，并與失效樹脂發生離子交換反應，使失效樹脂得到再生。再生過程中的廢液從排水門排走。④正洗：待樹脂中再生后的廢液基本排完，樹脂中仍有殘留的再生劑和再生產物，必須把它們洗掉，交換器方能重新投入運行。正洗時，清水沿運行路線進入交換器，由排水門排入地溝。正洗開始時，排出的廢液中仍有再生劑和再生產物，隨著正洗的進行，出水中的再生劑和再生產物逐漸減少，同時除鹽的交換反應也開始發生，當排出的水基本符合水質標準時，即可關閉排水門，結束正洗，投入運行或備用。
交換器在除鹽->反洗->再生->正洗的全過程叫做一個運行周期，經過復床除鹽的水仍不能滿足高參數鍋爐的給水水質要求，為此，可以將復床除鹽水再經過混床處理，以提高水質的純度。(建湖公司 高建春)
淺淡安全閥的保養維修及常見故障診斷
摘要：安全閥作為電廠受壓系統的超壓保護裝置，理所當然地受到非常的重視。為使安全閥在工作中始終保持良好狀態。除了設計、制造等必要條件外，還同正確地選用、安裝和使用等因素有關。而安全閥的維修及故障診斷工作也是不忽視的。安全閥的使用壽命和功能作用的維持很大程度上取決于維修和診斷，因此從這一點上來說，安全閥的維修和診斷有著重要的意義。
關鍵詞：保養 維修 故障診斷
一、安全閥的保養
1、安全閥在安裝使用前，應在試驗臺上調整到規定的壓力，并檢查關閉件以及可拆卸連接處的密封性，調整和檢查好的安全閥應進行鉛封。
2、對使用中的安全閥應作定期檢查。應特別注意閥座和閥瓣密封面以及彈簧的狀況，并注意觀察調整螺桿及調節螺釘?shù)逆i緊螺母有否松動，若發現問題應及時采取適當措施。
3、對每一個安全閥應建立使用卡片，使用卡片中應保存供貨廠商的閥門合格證的副本，以及閥門維修、檢查和調整記錄的副本。
4、應根據有關安全規程，對安全閥進行定期校驗。
5、安裝在室外的安全閥要采取適當?shù)姆雷o(hù)措施，以防止雨、雪塵埃、銹污等臟物侵入安全閥及排放管道。當環境溫度低于攝氏零度時還應采取必要的防凍措施以保證安全閥動作的可靠性。
二、不可修理的安全閥
1、閥瓣和閥座密封面損壞，已經無法修復。
2、導向零件銹蝕嚴重，已經無法修復。
3、調節圈銹蝕嚴重，已經無法進行調節。
4、彈簧腐蝕，已經無法使用。
5、附件不全而無法配置。
三、安全閥的維修
安全閥的修理主要包括拆卸、研磨及裝配。安全閥的檢修中應注意去污及采取防護、防銹、以及異物落入回路的措施等。
（一）、安全閥的拆卸順序（以帶手柄的彈簧安全閥為例）
1、拆除鎖和軸，取出橫桿（手柄），擰松保護罩（閥帽）固定螺釘，取下保護罩。
2、從閥桿上旋下提升螺母。
3、記錄調整螺桿與閥蓋軛架的相對位置。
4、記錄上調節圈相對于下調節圈的位置（并按此位置重裝閥門）。
5、旋松調整螺桿的渙緊螺母和調整螺桿，卸去彈簧的預緊力。
6、旋出連接閥蓋和閥體的螺母，取出閥蓋。
7、取出包括閥桿、彈簧座以及彈簧在內的組合件。
8、取出閥瓣及其組件。
9、記錄下調節圈相對與閥座密封面的位置，卸下調節圈。
10、記錄閥座密封面與閥座外延臺階的位置或測量閥座密封面與閥體法蘭面的位置尺寸。
當閥門拆卸完畢后，應檢查閥座和閥瓣的密封面，若有凹穴，劃痕等缺陷，應用研磨加以修復。如果密封面損傷嚴重，須重新進行加工或更換。
（二）安全閥的研磨
安全閥密封面損壞引起介質泄漏是安全閥最常見的故障之一。以研磨手段修復密封面損傷是最常用的方法．合理選用研具（依據閥門閥芯和閥座尺寸制作）和研座劑，正確掌握研磨工藝是安全閥修理所必需掌握的技能。
應特別注意：一臺閥門研磨完畢后，需把磨盤或平板放在經磨床磨削平整的鑄鐵平板上進行修整（一般采用粗研磨），然后放到一志專用的磨床磨削平整的鑄鐵平板上，用干研磨的方式檢查磨頭的平整度，直到認為平整度達到要求時，才可繼續另一閥門的研磨。從研磨方法上講，研磨可以分成手動研磨和研磨機研磨。手動研磨一般適用于小口徑、小研磨量的密封面；而大口徑、大研磨量的最好采用研磨機進行研磨，以降低勞動強度，提高工作效率。
四、安全閥常見故障診斷
安全閥選擇或使用不當，會造成閥門故障。這些故障如不及時消除，則會影響閥門的功能和壽命，甚至不能起到安全保護作用。常見的故障：
（一）、閥門泄漏：即在設備正常工作壓力下，閥瓣與閥座密封面處發生超過允許程度的滲漏。原因及處理：
1、臟物落到密封面上，可使用提升扳手將閥門開啟幾次，把臟物沖去。
2、密封面損傷。應根據損傷程度，采用研磨或車削后研磨的方法加以修復。
3、由于裝配不當或管道載荷等原因，使零件的同軸度度遭到破壞，應重新裝配或排除管道附加的載荷。
4、閥門開啟壓力與設備正常工作壓力太接近，以致密封面比壓力低。當閥門受震動或介質壓力波動時更容易發生泄露。應根據設備情況對開啟壓力進行適當?shù)恼{(diào)整。
5、彈簧松弛從而使整定壓降低并引起閥門泄露?？赡苁怯捎诟邷鼗蚋g等原因所造成。應根據原因采取更換彈簧，甚至調換閥門（如果屬于選用不當?shù)脑挘┑却胧?。如果僅僅是由于調整不當引起，則只需把調整螺桿適當擰緊。
（二）閥門啟閉不靈活，其主要原因及處理是：
1、調節圈調整不當，致使閥門開啟過程拖長或回座遲緩。應重新加以調整。
2、因內部運動零件有卡阻現象，這可能是由于裝配不當，臟物混入導向套或零件腐蝕等原因造成。應查明原因消除之。
3、排放管阻力過大，排放時建立起較大背壓，使閥門開啟不足，應減少排氣管道阻力。
（三）開啟壓力值變化
安全閥調整好以后，其實際開啟壓力相對整定值允許有一定的偏差。超出標準規定的允許范圍則認為是不正常的。造成開啟壓力值變化的原因可能有：
1、由于工作溫度變化而引起。例如當閥門在常溫下調整而用于高溫下時，開啟壓力常常有所降低。這可以通過適當旋轉調整螺桿來加以調節。但如果是屬于選型不當致使彈簧腔室溫度過高時，則應調換適當型號的閥門。
2、由于彈簧腐蝕引起，應調換彈簧。在介質具有強腐蝕性的場合，應當選用表面包覆氟塑料的彈簧或選用帶波管隔離機構的安全閥。
3、由于背壓變動而引起的，當背壓變化量較大時，應選用背壓平衡式波紋管安全閥。
4、由于內部運動零件有卡阻現象，應檢查消除之。
（四）閥門頻跳或顫振，其可能的原因如下：
1、閥門排放能力過大（相對于必需排量而言），應當使選用閥門的額定排量盡可能接近設備的必需排放量。
2、進口管道太小或阻力太大。應使進口管內徑不小于進口通徑或者減少進口管道阻力。
3、排放管道阻力過大，造成排放時過大背壓。應降低排放管道阻力。
4、調節圈調整不當，使回座壓力過高，應重新調整調節圈位置。
5、彈簧剛度太大，應改用剛度較小的彈簧。
五、結束語
對安全閥維護保養及常見故障原因進行了分析并提出了具體解決方法，雖然目前安全閥基本采用機械和熱控保護為主，有些故障不易發生，但充分掌握安全閥維護維護保養及常見故障原因和消除方法，在日常維護和故障發生時處理起來才能得心應手，對保證設備的安全運行有著重要的意義。(建湖公司 王金鑄)
DCS系統在電廠電氣控制系統中的應用
火電廠集機、爐、電等控制系統進行集控運行，可以大大提高熱力發電機組運行安全可靠性和節能經濟性，已成為現代火電廠自動化系統節能降耗改造研究的重要方向。火電廠DCS分散控制系統，已在遠程集控自動調度、無人值班變電站等工程領域中得到廣泛推廣應用，并取得非常良好的應用效果。但由于各種因素的影響，在火電廠電氣控制系統中，絕大多數依然采用常規控制模式或相對獨立的電控系統，沒有真正意義上全部納入到火電廠DCS分散控制系統中，與單元機組機、爐廣泛采用DCS系統間存在很大不協調問題，直接影響到汽輪發電機組機、爐、電等系統的集中控制管理技術水平和發電廠電能生產運營效益。要實現火電廠機、爐、電等系統進行全面集控運行，就必須對電廠現有的獨立電氣控制系統?。↖ECS） 進行技術升級改造，將其有效納入到面向發電機組服務的DCS分散控制系統中，進而實現一體化智能自動控制。
1、電廠電氣DCS系統控制的基本原則
從電廠DCS分散控制系統及IECS電氣控制系統的功能特性來看，要實現將電氣控制納入到DCS系統中，就必須遵守火電廠電氣控制的基本原則，即：DCS系統必須充分利用原有的專用微機數字化測控、保護、監視等繼電保護裝置，如發-變組保護系統、發電機勵磁調節系統、故障錄波系統等，也就是說這些保護裝置和系統運行工況狀態、動作結果、以及經過裝置處理后的數據信息，均需要通過對應通信通道送入到電廠DCS系統中。另外，在保證上述控制裝置系統在DCS系統中能夠高效穩定正常運行的同時，能夠從DCS系統中完全脫離進行獨立運行，以確保電廠電氣系統運行具有較高安全可靠水平。
2、電廠電氣DCS控制系統的主要功能構成
2.1電氣DCS控制系統的主要操控功能
火電廠電氣DCS控制系統的主要功能構成包括：①發變組各開關、刀閘的分合閘操控，同期裝置的起動、以及同期方式的自動選擇；②發電機勵磁系統的自調節，滅磁開關、勵磁調節器開關、以及整流柜開關得遠程操控，自動電壓調節器（AVR）增、減磁的智能自動控制；③發電廠升壓站220kV、110kV等電壓等級變電站各側開關、刀閘的遠程操控；④廠用電6kV，400V各段母線側的開關遠程操控；⑤重要輔機系統電動機跳、合閘回路的自動控制。
2.2電氣DCS控制系統的監控范圍
我廠電氣DCS系統的監視范圍主要包括：①110kV變電站側母線和各間隔中的開關設備的電壓、電流、頻率、以及開關狀態等數據信息，以及其各種保護設備動作事件記錄信息；②發電機與變壓器組中的各側電壓、電流、頻率、功率、溫度、以及開關狀態等數據信息，以及發變組繼電保護裝置的動作事件信息；③發電機勵磁系統中的電壓、電流、動作信號、以及開關狀態等信號，以及同期裝置的動作事件信息；④廠用電6kV、400V系統各段母線側的電壓、電流、頻率、功率，以及在廠用電系統中所吃用的高低壓電動機起動電流數據、開關動作信號等。
3、電氣控制系統引入到電廠DCS系統中的關鍵問題
3.1系統設備間的搭配
為了提高電廠DCS系統在電氣控制系統中使用可靠性，首先，電廠電氣專業相關技術人員應該對系統變送器控制狀態、點表清單、以及明細等進行詳細歸類總結，然后由熱控專業人員依據電氣人員所列變送器相關明細表進行分配。在分配過程中，由于火電廠電氣專業性非常強，且相互測控保護裝置控制邏輯較強，因此在機組綜合控制系統的控制功能設計、控制邏輯設計、以及在DCS系統中相關位置分配等關鍵性問題處理時，必須由電廠熱控專業與電氣專業相關技術人員的共同談?wù)撆浜贤瓿伞Ａ硗?，電廠電氣專業相關專業技術人員還應就電氣DCS系統設置過程中可能存在的技術問題，與DCS系統的生產廠家相關技術人員進行及時信息交流，以便對電廠DCS系統對電氣控制系統的特殊化功能要求能夠更深入的了解，進而便于廠家在電廠DCS系統硬件選配和軟件功能設置等方面，均給予特定的關注和特殊對待。
3.2時鐘控制的配置
為了實現電廠DCS系統與電氣控制系統間緊密無縫鏈接，就必須關注時鐘控制配置問題。實際工程中，很多電氣控制裝置在功能配置設計過程中，并未充分注視到時鐘控制問題，也沒有指定相應的裝置間時鐘控制對接方法，進而造成電廠DCS系統在進行集中控制時，一些特殊的帶時標數據信息在系統間共享時產生紊亂等問題，進而影響到電廠電氣控制系統的實際運行質量水平。
3.3電氣DCS系統功能的分配
在運行過程中，熱工專業與電氣專業間存在很多關聯關系，同一過程站中若電氣控制與熱工控制均存在，那么任何專業進行項目參數的修改均會引起另外一方出現拒動、誤動等問題。因此，實現電廠DCS系統在電氣控制系統中功能過程站的合理分配，就必須要熱工、電氣等專業間針對DCS系統中存在同一過程站問題進行充分關注，采取有效措施或控制邏輯，便于專業間的相互干擾。
3.4電氣DCS系統的調試
當電廠DCS系統中引入電氣控制系統后，就會增加有關熱控、電氣專業間相互配合的內容，尤其是有關調試組織方法、技術措施、以及操控技術重點等均較原有DCS控制系統有很大差異。因此，當電氣控制系統進入到電廠DCS集控系統中，在電氣人員對DCS系統還不是不熟悉的情況下，如何加強熱控技術人員與電氣技術人員間的運行操控配合，對于充分發揮電廠DCS系統的集控功能非常重要。（沿海公司 徐錫海）
布袋除塵器的運行與維護
近年由于國家加大環境保護力度，對于鍋爐的煙氣排放采取了更加嚴格的檢測管理措施。我廠為適應時代形勢也及時的將我廠鍋爐的環保設施進行了升級改造。對其中煙氣除塵系統進行了大幅度的改造，將1、#2、#3爐除塵效率較低的電除塵改為效率較高的布袋除塵，對#4、#5爐的布袋除塵前加裝一級電除塵器，確保煙氣中煙塵濃度低于40mg/m3。在改造后的運行過程中幾次出現由于布袋除塵器差壓大導致的停爐。因此我們有必要在運行過程中加大對布袋除塵器的了解，能及時掌握布袋除塵器的運行狀況，保證其工作良好，保障鍋爐的安全運行。
布袋除塵器工作原理：布袋式除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。濾袋采用紡織的濾布或非紡織的氈制成，利用纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入袋式除塵器后，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰斗，含有較細小粉塵的氣體在通過濾料時，粉塵被阻留，使氣體得到凈化。伴著粉末重復的附著于濾袋外表面，粉末層不斷的增厚，布袋除塵器阻力值也隨之增;脈沖閥膜片發出指令，左右淹沒時脈沖閥開啟，高壓氣包內的壓縮空氣通了，如果沒有灰塵了或是小到一定的程度了，機械清灰工作會停止工作。
在袋式除塵器的日常運行中，由于運行條件會發生某些改變，或者出現某些故障，都將影響設備的正常運轉狀況和工作性能，要定期地進行檢查和適當?shù)恼{(diào)節，目的是延長濾袋的壽命，降低動力消耗及回收有用的物料。日常工作中要做到以下幾點：
一、要經常檢查控制閥、脈沖閥以及定時器等的動作情況。脈沖閥橡膠膜片的失靈是袋式除塵器常見故障，它直接影響清灰效果。該設備屬于外濾式，袋內裝骨架，要檢查固定濾袋的零件是否松弛，濾袋的張力是否合適。支撐框架是否光滑，以避免磨損濾袋。清灰采用壓縮空氣。因此要求除油霧及水滴，且油水分離器必須經常清洗，以防運動機構失靈及濾袋的堵塞。二、處理風量和各測試點壓力與溫度是否與設計相符。三、濾袋的安裝情況，是否有在使用后掉袋、松口、磨損等情況發生，可目測投運后煙囪的排放情況來判斷。四、避免結露，使用中要避免氣體在袋室內冷卻到露點以下，特別是在負壓下使用袋式除塵器更應注意。由于其外殼常常會有空氣漏入，使袋室氣體溫度低于露點，濾袋就會受潮，致使灰塵不是松散地，而是粘糊地附著在濾袋上，把織物孔眼堵死，造成清灰失效，使除塵器壓降過大，無法繼續運行，有的產生糊袋無法除塵。要避免結露，必須保持氣體在除塵器及其系統內各處的溫度均高于其露點25～35℃（如窯磨一體機的露點溫度58℃，運行溫度應在90℃以上），以保證濾袋的良好使用效果。
在日常運行過程中布袋除塵器老是會發生這樣那樣的異常，導致鍋爐運行困難。在我們廠生產過程中遇到的布袋異常主要有：一、布袋除塵器除塵效果差，煙塵超標。造成這種現象的原因有以下幾種（1）布袋旁通閥不嚴（2）布袋除塵器布袋損壞（3）布袋除塵器布袋脫落（4）初層由于長期運行被破壞。二、布袋除塵器前后差壓大，鍋爐正壓。造成這種現象的原因有以下幾種（1）布袋除塵器噴吹由于故障不工作（2）倉泵長時間工作異常導致灰斗滿倉，除塵器通風不暢。（3）布袋長時間工作，噴吹效果不好，布袋孔隙被堵（4）鍋爐運行中的爐外脫硫由于差壓太大導致塌床，尾部煙道被堵死，鍋爐引風機抽不出氣，我們沿海公司#5爐在2015年8月份就是由于投運了爐外脫硫，由于空壓機全停導致壓縮空氣壓力低，脫硫塔塌床和布袋不噴吹，最終導致#5爐大正壓，鍋爐四臺給煤機中三臺皮帶被燒毀，造成了重大經濟損失（5）空壓機異常導致壓縮空氣壓力不夠，鍋爐噴吹不起立，孔隙被堵死。（6）布袋由于溫度低結霜，導致孔隙被堵死（7）引風機功率不足導致。三、布袋除塵器噴吹漏氣，不能正常工作。
在日常生產過程中我們要嚴格監視好布袋除塵器的運行狀況，確保其在良好的工況下運行。這樣才能保障我們煙氣排放的合格，保障安全經濟高效生產。對于發現的布袋問題要及時匯報及時處理。（沿海公司楊定勇）
建湖公司2號爐長期備用防腐分析
鍋爐在冷備用、熱備用或檢修期間所發生的腐蝕損壞稱為停用腐蝕。主要是因為停爐期間金屬內表面沒有完全干燥以及大氣中的氧氣不斷漏入造成的，雖然停爐期間鍋爐受熱面的內部和外部同時發生腐蝕，但內部腐蝕比外面腐蝕更嚴重，所以停用腐蝕主要指受熱面的內部腐蝕。停用期間發生的腐蝕與運行過程中發生的腐蝕一樣，都屬于電化學腐蝕，它比鍋爐正在運行過程中發生的氧化腐蝕要嚴重得多，再加上殘留的鹽垢，腐蝕性更加強烈。實踐證明；產生嚴重腐蝕的鍋爐多是停爐期間形成，而在運行中又發展所造成的。因此我們必須重視#2煤爐在長期停運中的保護，對避免鍋爐腐蝕，確保安全運行，延長鍋爐的使用壽命有著重要的意義。
停爐以后，隨著壓力、溫度的降低，鍋爐中的水蒸氣凝結成水，鍋爐內部會出現真空，外面空氣漏入爐內，氧氣在有水分和水蒸汽的情況下，很容易對金屬產生腐蝕。由于鍋爐結構上的原因，如果不采用一定的措施，停用腐蝕是不可避免的。當金屬受熱面內部結有水溶性鹽垢，它吸入水分時會形成濃度很高的鹽溶液，使停用腐蝕加劇，并會形成潰瘍內腐蝕。這種情況在過熱器入口處是經常存在的。因為分離后的飽和蒸汽在進入過熱器時總是帶有少量爐水，飽和蒸汽進入過熱器后吸收熱量，爐水蒸發變成蒸汽，而爐水中含的鹽分沉積在過熱器入口管內壁上。
為了避免或者減輕停用腐蝕，應采用停爐保護措施。停爐保護的方法很多，主要分為兩類；濕法保護和干法保護。濕法保護常用于停用時間較短的情況。例如，一個月以內。濕法保護常用的方法是將鍋爐內充滿除過氧的水，或含堿的水溶液，保持0.3~0.5Mpa的壓力，以避免空氣漏入。如果停爐時間較長，或空氣較冷，為避免凍壞設備，應采用干法保護。方法是停爐后，水溫降到70~80℃時，將爐水全部放掉，利用鍋爐內的余熱將受熱面內的水全部蒸發掉，并用壓縮空氣將爐內沒有烘干的水汽全部吹掉，然后在汽包內放置盛放無水氯化鈣的容器，然后將人孔封閉，定期檢查，發現干燥劑成粉狀時要更換。也可充氨氣或氮氣進行保護，其準備工作與用干燥劑一樣。因為氨氣或氮氣比空氣輕，所以充氨氣或氮氣保護時，應從上部充入，從下部排空氣。為避免空氣漏入，應保持0.3~0.5Mpa的壓力，壓力降低時及時補充氨氣或者氮氣。
通過以上分析和總結，使我們認識到停爐期間防腐的重要性。所以我們必須認真對待2號爐長期停運防腐工作，這樣才能處于備用狀態。（建湖公司 湯乃江）
距離保護在電力系統中的實際運用
摘要：距離保護是通過測量被保護線路始端電壓和線路電流的比值而動作的一種保護。反應短路故障點到保護安裝點間阻抗大小，也稱之為阻抗保護。距離保護廣泛運用在110KV及以上電壓輸電線路中，通過保護裝置所顯示的測量值，能準確地計算出線路故障的位置，從而為故障的排除提供精確的地點，縮短故障查找的時間，有利于系統正常運行方式的恢復。下面我將結合森達陳家港熱電2015年12月14日曾經發生過的距離保護動作導致并網恒熱999線路開關運行中跳閘，全廠機、爐停運，廠用電中斷的情況與大家共同探討。
關鍵詞：距離保護 原理與結構 案例分析 實際應用
一、距離保護的原理與構成：
既然談到距離保護，就得先要了解一下距離保護的工作原理和結構。我們知道輸電線路的長度確定了，它的阻抗值隨之也就確定了，那么在其范圍內的任一個地點發生短路，其阻抗值都是小于線路的總阻抗值的。距離保護就是根據這個原理，根據距離的遠近，確定其保護動作時限的保護。

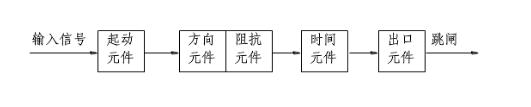

距離保護的特點：一是保護區基本不受系統運行方式的影響；二是能夠區分短路與負荷狀態。距離保護的核心保護元件是阻抗繼電器。最基本的距離保護的構成：由起動元件、方向元件、測量元件、時間元件、執行部分組成。
啟動元件：發生短路故障時瞬時啟動保護裝置。
方向元件：判斷短路方向；
測量元件：測量短路點至保護安裝處距離；
時間元件：根據預定的時限特性動作，保證保護動作的選擇性；
執行元件：作用于跳開斷路器。

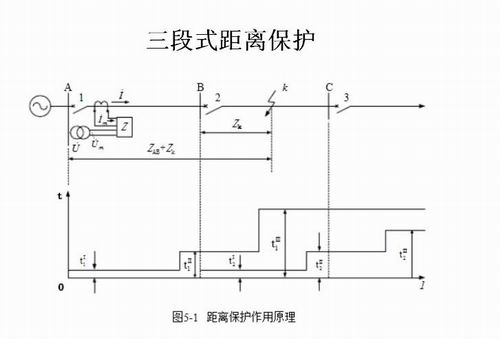

在實際運用中，特別是長距離的輸電線路中，距離保護不是單純的單一的距離保護，多為三段式距離保護，且配合線路的主保護（例如光纖差動保護）在使用，下面將結合110KV線路的三段式距離保護的工作原理作簡要的介紹。
三段式距離保護的動作原理和三段式過電流保護的動作原理其實是一樣的，區別是反映電流的變化和阻抗變化而已。
工作情況
①正常運行時起動元件及測量元件均不動作，距離保護元件可靠閉鎖，保護不動作。②線路故障時起動元件動作，閉鎖元件開放，測量元件測量至保護安裝處的阻抗，在其保護范圍內時（測量阻抗小于線路總阻抗時）動作，保護出口開關跳閘。
1、距離保護Ⅰ段的保護范圍為線路全長的80-85%，即線路AB段的80-85%,瞬時動作。 動作過程：當故障點位于距離保護Ⅰ段范圍內時，測量阻抗Zm小于動作阻抗，保護動作跳閘，切除故障。
2、距離保護Ⅱ段的保護范圍為AB段的全長，并延伸至BC段,但不超出保護2的距離保護Ⅰ段保護的范圍（保護2距離Ⅰ段的保護范圍為保護2本線路的80-85%，因此距離保護Ⅱ段的保護范圍小于AB+80-85%BC），動作時間大于距離保護Ⅰ段Δt時限等級（Δt為0.3-0.6S，一般取0.5S）。距離保護Ⅱ段是為了保護距離保護Ⅰ段保護范圍之外的15%-20%的線路且作為距離保護Ⅰ段的后備保護。
3、距離保護Ⅲ段作為下一線路的保護和本線路主保護的后備保護，動作阻抗應小于線路小負荷阻抗，動作時間大于本線路及相鄰線路保護動作的時間。即當距離保護Ⅰ、Ⅱ段在故障時均不動作，距離保護Ⅲ段作為后備保護動作跳閘，切除故障。
此外為避免在系統振蕩時距離保護裝置誤動作，應加設振蕩閉鎖裝置。在電壓互感回路斷線時也將造成距離保護誤動作，也應增設閉鎖元件。
通過以上的介紹，我們知道了距離保護的原理，知曉了它是在保護范圍內發生故障時，通過阻抗值的變化，由保護裝置計算出故障點到保護裝置安裝點的距離的保護，也知曉了三段式距離保護構成以及動作時限的情況，下面我們將從具體的案例來看，距離保護在實際中的運用。
二、實際案例：
2015年12月14日，江蘇森達陳家港熱電運行丙值早班，當時的系統運行方式為：#1爐、#3爐、#4爐、#1機運行，#1機電負荷14.1MW，進汽179t/h，中壓24 t/h，恒熱999線路運行，熱響993線路熱備。#1電抗器帶6KVⅠ、Ⅱ段，#2電抗器帶6KVⅢ段、0段、Ⅳ段。
中午12:23，集控室照明燈突然熄滅，模擬屏光字牌發聲光報警信號，電氣監控畫面顯示恒熱999線路開關跳閘，并網線路兩側電壓為零。汽機DCS界面顯示#1汽輪機機械超速保護動作，自動主汽門落座，告警信息顯示#1汽輪機轉速瞬間升至3194r/min。#1發電機出口開關跳閘，公司廠用電中斷。
在并網線路跳閘、廠用電中斷事故發生后，公司領導及各專業負責人先后趕至現場，協助處理異常。在確認備用并網線路熱響993線路對側有電壓后，當班值長與市調聯系，申請經備用熱響993線路并網，但因恒熱999線路跳閘原因不明，且對方變電站無人值班，需人到現場查清原因后方可送電，市調不能確定是否是我公司內部故障造成的并網線路開關跳閘（恒熱999線對側開關也跳閘），因此未同意經備用線路并網的請求。在此期間，我們嘗試使用經10KV備用線路導入保安電源，進行事故處理。操作人員將#1、#2電抗器進線612、632開關斷開、開關小車?yán)觯ù隧棽僮魇菫榱吮苊?10KV與10KV，可能會發生的不同電壓等級的合環運行），合上備用電源10KV#0廠變（額定容量2000KVA）進出線100、600開關，將#0變投入。汽機專業兩次分別啟動#3、#2給水泵時，#0變出口600開關都出現跳閘，10KV備用電源無法正常使用。在我們檢查繼電小室保護動作情況時，發現線路保護屏顯示恒熱999線光纖差動保護動作，調取裝置內部保護動作信息，在距公司保護裝置接入點8.26Km處發生C相線路接地，接地阻抗值顯示為1.640+j0.240Ω，由當班值長將我公司保護動作信息及時反饋給值班市調。因鍋爐補水需要，為避免事故擴大，公司李總向市調錢雪峰主任強烈要求恢復備用熱響993線供電，要求市調同意先送電，以補充鍋爐給水。由于信息反饋及時，再加上公司領導協調，13:08，市調金鑫來電同意恒熱999開關由熱備用改為冷備用，并同意經備用并網線路熱響993線送電。
17:33，市調金鑫在恒熱999線路故障全面排除后，再次發令將恒熱999線轉入運行，將熱響993線轉為熱備用。17:57，恢復原先系統運行方式。事后經與市調聯系確認，異常原因為陳家港地區建筑施工過程中，吊車誤碰110KV高壓線路C相，（110KV線路為中性點直接接地系統）發生接地短路，直接導致并網線路恒熱999線路兩側差動、距離保護動作，并網恒熱999線路開關跳閘，#1汽輪機甩負荷，機械超速保護動作，自動主汽門落座，廠用電中斷。
三、具體運用
在異常發生后，本著“四不放過”的原則，我們對此次事件進行了分析，根據線路保護屏告警信息，顯示恒熱999線差動保護動作，調取裝置內部保護動作信息，在距公司保護裝置接入點8.26Km處發生C相線路接地，導致距離保護、差動保護動作，跳并網線路恒熱999開關。根據保護裝置所反映出的信息，我們當時就能確定，距我公司保護裝置接入點往恒久變方向8.26Km線路發生接地故障（從公司保護裝置接入口處至響水220KV恒久變的全程的保護距離是34.41Km,這個數值是從我公司保護裝置的出口至恒熱線保護的接入口線路的全長）。接地阻抗值為1.640+j0.240Ω，從而為我們及時地判斷出此次并網線路開關跳閘，廠用電中斷事件為外網故障所致，首先排除了公司內部設備發生故障的可能，并在規定時間向市調反饋了這一情況，為外網故障的迅速查找和排除，提供了信息，縮短了故障的檢查確認時間，為系統運行方式的恢復大大縮短了時間?？梢韵胂?，如果沒有該保護裝置所顯示的信息，一是我們不能迅速確認故障的地點和原因，增加了我們排查故障的難度；二是市調在故障不確定是否是我公司內部原因的情況下，從系統安全運行的角度考慮，也不會同意我公司經110KV備用線路并網。由此可見距離保護在線路保護運用中的重要性。
四、結束語：
繼電保護在電力系統的運行中起著舉足輕重的作用，為電力系統和電力設備的安全運行保駕護航，雖然繼電保護及其保護裝置在實際工作中不需要我們進行具體的操作，但是熟知各類繼電保護的工作原理、作用及其保護范圍，知曉各類保護裝置的定值和查詢使用，在異常和事故發生時，為故障的查找和排除、系統運行方式的恢復，提供更為便捷和可靠的幫助。
參考文獻：
《電力系統繼電保護與自動裝置》 中國電力出版社 李火元主編
《電氣運行》 中國電力出版社 范紹彭主編
?。惣腋酃尽±钴姡?/span>
|
