差速流化床鍋爐與普通流化床的區別和運行調節應對措施
我們建湖熱電公司目前運行的常見兩種流化床鍋爐，有高倍率循環流化床鍋爐和高低差速床鍋爐。
一、高倍率流化床鍋爐的優勢
高倍率循環流化床鍋爐是借助于其高循環倍率的特點，使燃料能在爐膛內多次燃燒，同時爐膛內傳熱主要是靠高溫物料與水冷壁碰撞實現的，這就使它具備了以下優點：
高效的高溫?zé)煔夥蛛x裝置（旋風分離器，回料立柱，返料閥組成的回料系統），最終煤的燃燒效率較高。與煤粉爐及鏈條爐相比，煤種的適應性廣，對低熱值3500Kcal/Kg以上的煤均能有效使用。
二、高倍率流化床鍋爐的劣勢
由于爐膛內傳熱主要是靠大量的高溫物料與水冷壁碰撞實現的，這就造成了水冷壁受熱面的整體磨損嚴重；高濃度的煙氣中物料攜帶量以及高溫分離的影響，導致煙氣分離器的磨損嚴重；
燃用熱值在3500Kcal/Kg以下的太低熱值燃料時，出力較難保證。
鍋爐出力須靠煙氣中的物料濃度來保證，當返料器系統出現故障，返料不通暢時，將對鍋爐出力產生直接影響；
由于采用了較高的循環流速，燃料在爐膛內的一次通過時間短，造成飛灰中含炭量偏高；
較高的廠用電率。
三、差速流化床鍋爐的優勢
由于密相區埋管的存在，工作穩定可靠，保留了埋管結構，增加受熱面，保證了鍋爐對燃料的適應性廣及出力足等特點，同時又解決了埋管易磨損的問題；
鍋爐出力穩定，與煙氣攜帶量及返料情況好壞關聯度??；
無分離器，結構簡單；
獨特的鍋爐內循環及外循環結合，使鍋爐燃燒效率大大提高，經濟性能好；
采用分床燃燒技術
燃燒系統溫度較低，環保性強等特點。
四、高低差速床的結構及工作原理

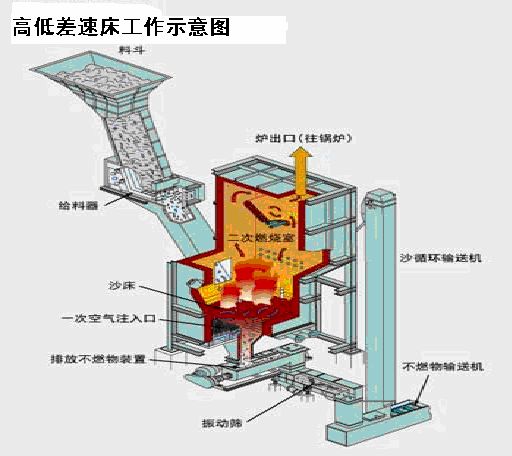

五、高低差速床的工作原理
燃料顆粒的自選過程以及高速床和低速床不同風速的實現。由爐膛兩側給入鍋爐主床，床料顆粒在主床上沸騰燃燒，同時其中的大顆粒開始向下沉，在較低的位置處沸騰燃燒，小顆粒則溢于表面。由于高速床與低速床之間有一個高度差，此高度差保證了大顆粒不會被帶入低速床，只需較低的流化風速即可實現低速床的流化，而主床仍采用常規流化床的流化風速以保證大顆粒的流化燃燒。特有的爐內循環形成機理，由于高速床與低速床之間不同的流化風速，溢流于高速床上表面的細顆粒在主床較高風速的帶動下，不停像噴泉一樣翻騰到付床上，使付床上的壓力增加，床料重新返回到主床，這樣就形成了高低差速床鍋爐特有的內循環過程。

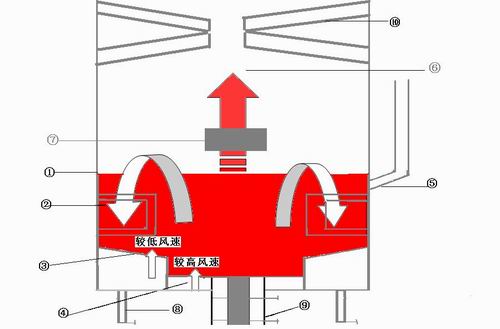

圖1.1高低差速床示意圖
1—水冷壁 2—埋管 3—低速床（付床） 4—高速床（主床） 5—返料 6—爐膛 7—給料口 8—風室放灰管
9—放渣管 10—凝渣管
鍋爐外循環過程與常規流化床鍋爐相同，只是物料的循環流較高倍率鍋爐少。
內循環的意義
鍋爐內循環的存在，實現了不同粒徑的燃料分床燃燒的特點，使布置在付床上的埋管磨損問題得到了根本解決，同時由于主床上未布置受熱面，主床上燃燒基本處于絕熱狀態，放出的熱量除一部分由風帶走外，大部分需靠內循環將其帶入付床，由付床上的埋管吸收。其過程是：主床上的高溫物料由內循環帶入付床，與付床上的埋管受熱面換熱后，溫度降低約50~100℃，然后重新回到主床吸熱，控制主床溫度。內循環使細顆粒在爐膛內循環流動，加長了停留時間，提高了燃料的燃燒效果。
六、高低差速床鍋爐的特點以及原因
降低飛灰含炭量是提高鍋爐熱效率的關鍵所在。
下面，我們將分析一下影響飛灰含炭量的因素以及高低差速循環流化床鍋爐是如何控制飛灰含炭量的：
爐膛內一次通過時間： 決定燃料當中的細顆粒一次性通過爐膛的時間長短，對飛灰中含炭量的影響非常大。該時間越長，燃料在爐膛內的燃燒時間越長，對降低飛灰含炭量越有利。
高低差速循環流化床鍋爐寬大的爐膛，使煙氣上升速度小于3m/s，加上爐膛較高的凈高度，有效增加了一次通過時間，與高倍率鍋爐相比，爐膛內一次通過時間是其1.5~2倍，相比之下，使飛灰含炭量大大降低。同時差速床特有的內循環，更近一步增加了細顆粒在爐膛內的停留時間，對提高燃燒效率非常有利。
2. 飛灰循環燃燒：
高低差速循環流化床鍋爐的煙氣分離器，對顆粒度在70μm以上的顆粒，分離效率達到95%以上，使細粉能夠在爐膛內多次循環燃燒，進一步降低了飛灰當中的含炭量。
4. 合理的空氣配送，保證燃燒各段所需的氧量。 高低差速循環流化床鍋爐除通過主、付床輸入空氣外，在爐膛的稀相區設置有三次風裝置，可根據燃燒情況調節三次風量，加強了稀相區氧氣與燃料的均勻混合，為充分燃燒提供了有力保障。
由于密相區布設大量的埋管，成為鍋爐出力強有力的保障。
寬大的爐床面積，使鍋爐正常運行時，床區（密相區）蓄積了大量的高溫物料，使高水份、低熱值的生物質燃料被迅速烘干并燃燒干凈。
高低差速床鍋爐的特點，使比重不同的燃料在爐膛內均能得到有效的燃燒，質地輕的燃料首先迅速烘干并燃燒，產生縱向和橫向膨脹，進入低速床，延綬高速床上較高的煙氣流迅速帶出爐膛，造成燃燒不完全。而質地較重的燃料可進入高速床，由高速床上較高的流速保證其正常流化燃燒。
七、存在的問題及處理措施的探討
運行一段時間，埋管上部經常蓄集焦塊，阻斷了床內循環的通路，使傳質傳熱偏離運行意愿。產生的負荷和有效周期得不到保證。
采取措施：
1、控制總風量。調試期間，我們對差速床運行時總風量一直控制為11萬m3/h，主要是考慮到要強化床料流化效果，避免焦塊形成。
但是運行一段時間后，密相區和爐膛出口溫度均上升，鍋爐出力下降。此時焦塊已形成。
一旦副床上部產生焦塊時，床料不能通過埋管內循環得到有效降溫，相同工況下，床溫升高，減少燃料供給，而埋管吸熱在不斷的減少，以及流化風對埋管的冷卻作用，導致負荷大大降低，嚴重導致主床內產生焦塊。
處理措施:加大所給物料的含水量，加入細粒中砂，加風，最終床內仍有焦塊不斷產生，負荷不斷下降。最后停爐。
在稀相區，燃燒帶不斷上移，經常發生爐膛出口溫度升高超過800度，最終導致過熱器部位掛焦，填塞受熱面和煙氣通道，使?fàn)t膛內煙氣不能及時抽出。
原因分析：我們通過試驗分析總結，一是總風量的控制，二是物料配比的控制。
由于差速床鍋爐吸熱主要部分（約50%的負荷）依靠內循環傳質傳熱實現，盡管存在返料設計，但在低倍速循環流化床鍋爐，通過外循環返料實現傳質傳熱不是主要的。而是通過控減總風量來強化內循環，（密相區和稀相工區徨環），達到傳質傳熱效率，降低爐膛煙氣上上升速度，提高秸稈燃燼率，主要在主床內的絕熱燃燒，減少一二三次風量，盡量使風量達到或超過流化風量就可?，F(xiàn)在運行時將總風量控制在8萬m3/h以上。盡可能減少細床料，相當于中砂，在爐膛出口的楊析和夾帶，減少細床料進入布袋降塵，保證密相區處于砂床狀態。
2、變更生物質燃料配比。減少燃燒后堿土的產生量，因為生物質燃燒后的灰大部分為堿土，在高溫時就容易形成掛渣，吸附在過熱器和蓄集在埋管上方。因此采用減少軟質秸稈，增加產生堿土少的生物質燃料。如大糠，硬質秸稈比例，減少產生的灰量，效果很好。（建湖公司 彭海金）
